Імплантат з конічним з’єднанням

Система імплантатів С1 характеризується інноваційним дизайном, який пропонує унікальне поєднання хірургічних та ортопедичних переваг, в тому числі диференційований дизайн різьби для забезпечення надзвичайної первинної стабільності в різних клінічних ситуаціях, перемикання платформ та антиротаційне конічне з’єднання. Кожен імплантат С1 випускається в комплекті з одноразовою фінальною фрезою для забезпечення максимально безпечного і точного препарування ложа під імплантат.

Переваги імплантата С1
Конічне з’єднання

До переваг імплантата С1 відноситься конічне антиротаційне з’єднання з шестигранним позіционером. Абсолютна фіксація імплантата і абатмента внаслідок конусного з’єднання мінімізує мікрорухливість, зберігаючи кісткову тканину.

Перемикання платформи

Система імплантатів С1 розроблена із застосуванням принципу «перемикання платформ», який полягає в зміщенні з’єднання імплантата і абатмента в бік центральної осі імплантата, що дозволяє мінімізувати ризик резорбції кісткової тканини і забезпечує більший обсяг м’яких тканин.

Поверхня

Шорсткість і мікродизайн поверхні утворюються в результаті піскоструминної обробки та кислотного травлення. Унікальна технологія обробки поверхні імплантатів MIS дозволила мільйонам пацієнтів і клініцистів отримати чудові результати остеоінтеграції при довготривалому клінічному успіху. Механізм подвійної стабілізації (DSM).

Конічна форма

Конічна форма імплантата С1 створює помірну компресію кістки за допомогою корональної 2/3 свого тіла, забезпечуючи негайну механічну первинну стабільність, в той час, як апікальна 1/3 тіла імплантата призначена для забезпечення швидкого зростання нової кістки і мінімізації втрати стабільності протягом перших тижнів після проведення імплантації. Простір, що утворюється між витками різьби, є результатом диференціального методу препарування, який виключає компресію кістки в апікальній частині імплантата. В результаті формується ідеальне середовище для прискореного та сталого зростання кісткової тканини.

Подвійна різьба

Дизайн подвійної різьби покращує контакт кістка-імплантат, прискорюючи процес остеоінтеграції і забезпечуючи довготривалий клінічний успіх. Крок різьби імплантату складає 1,5 мм. Самонарізна різьба і помірна компресія кісткової тканини забезпечують первинну стабільність імплантата.

Два спіральних канали та безпечний апекс

Заокруглений апекс імплантата С1 забеспечує високу точність та  підвищує безпеку. Два ріжучих витки різьби в апікальній ділянці імплантата С1 забезпечують його самонарізні властивості, таким чином встановлення  імплантата стає простішим, безпечнішим та швидшим.

Кольорове кодування платформ імплантата С1

Всі імплантати серії С1, супраструктури і інструменти мають колірне кодування для спрощеного визначення їх приналежності до тієї чи іншої платформи.

Розміри, діаметри та модельний ряд імплантатів С1

Вузька ортопедична платформа імплантата С1

Стандартна ортопедична платформа імплантата С1

Широка ортопедична платформа імплантата С1

Формувачі ясен

Вузька ортопедична платформа

Вузькі формувачі

Стандартні формувачі

Анатомічні формувачі

Стандартна ортопедична платформа

Вузькі формувачі

Стандартні формувачі

Анатомічні формувачі

Широка ортопедична платформа

Стандартні формувачі

Анатомічні формувачіГвинти – заглушки входять у комплект всіх імплантатів MIS

Протоколи встановлення імплантатів С1

 Хірургічний протокол встановлення імплантатів С1, діаметром 3,30 мм



Хірургічний протокол встановлення імплантатів С1, діаметром 4,20 мм





Імплантологічний набір MK-004 для встановлення імплантатів С1



Фінальна фреза з кожним імплантатом С1

До складу упаковки кожного імплантата С1 входить одноразова стерильна фінальна фреза, що дозволяє швидко і надійно здійснити процедуру препарування ложа імплантата. Фінальну фрезу не слід використовувати при четвертому типі кістки.

Типорозміри фінальних одноразових фрез виходячи з модельного ряду імплантатів С1

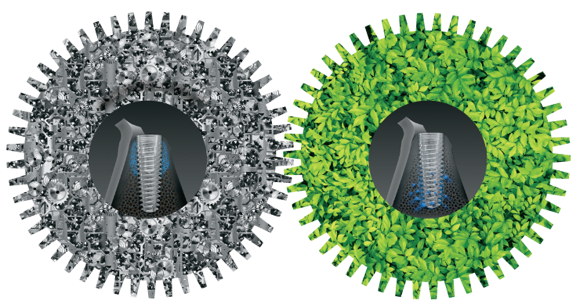

Механізм подвійної стабілізації

(DSM – Dual Stability Mechanism)

Імплантат С1 характеризується механізмом подвійної стабільності (DSM), що представляє собою поєднання первинної стабільності і прискореної остеоінтеграції, що дозволяє звести до мінімуму ризик втрати стабільності імплантата протягом перших тижнів після проведення хірургічного втручання. При диференційованій методиці препарування корональні дві треті імплантата створюють помірну компресію кісткової тканини, проте при цьому в області апікальної третини імплантата компресія кістки відсутня.

Поєднання переваг високої первинної стабілізації з прискореним процесом остеоінтеграції, і як результат – отримання довгострокової постійної стабілізації при будь-яких клінічних протоколах.

Первинна, механічна стабільність імплантата С1



Особлива форма імплантаційного ложа (1) досягається за рахунок використання фінальної одноразової стерильної фрези. Конічна форма (2) імплантата С1 дозволяє створити помірну компресію кістки в області шийки 2/3 тіла імплантата, забезпечуючи негайну механічну первинну стабільність.

Створення вільного простору між витками різьби в апікальній частині імплантата (3) за допомогою препарування індивідуальної одноразової фінальної фрези. Вільний простір між витками різьби (4) являє собою ідеальне середовище для сталого зростання кістки, приводячи до мінімуму зниження стабільності в період 3-5 тижнів після хірургічної операції.

Концепція механізму подвійної стабілізації (DSM) в імплантатах С1

Гістологія

Дослідження – Paulo G. Coelho, DDS, PhD New York University College of  Dentistry

Зростання кістки in vivo

1 тиждень – ділянки остеогенеза біля поверхні імплантата.

2 тиждень – прямий контакт між «новою» кісткою і поверхнею імплантата.

3 тиждень – незріла кісткова тканина поступово починає заповнювати простір.

4 тиждень – незріла кісткова тканина заповнює простір між витками різьби. З’являються зони кальцифікації.

1 – C1 імплантат

2 – «Стара» існуюча кістка

3 – Лінія препарування

4 – Простір, заповнений «новою» кісткою

Конічне з’єднання імплантата С1

Принцип перемикання платформ (Platform Switching)

Конічне з’єднання з кутом 6 градусів з кожного боку конуса забезпечує точність посадки абатмента на імплантат С1 і мінімізує мікрорухливість, що викликає  втрату кісткової тканини альвеолярного відростка. Конічне з’єднання характеризується шестигранним конусним індексом, що спрощує орієнтацію імплантата під час установки в кісткове ложе і подальше позиціонування абатмента на імплантат.

Упаковка імплантата С1

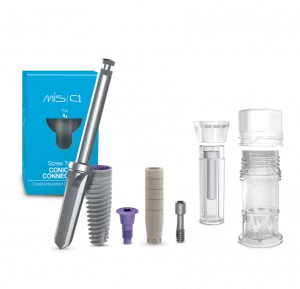

Спеціальна комплектація імплантата

Упаковка імплантата С1 спеціально розроблена для простоти і зручності застосування під час хірургічного етапу та забезпечує миттєве визначення виду, довжини і діаметра імплантата.

Кожен імплантат з конічним з’єднанням моделі С1 випускається разом з набором стерильних компонентів, що застосовуються при різних клінічних випадках. Слідуючи своєму принципу «Зроби це просто», компанія MIS з гордістю представляє перший і єдиний в своєму роді набір, що входить в комплект поставки разом з імплантатом С1 і включає одноразову фінальну фрезу, гвинт-заглушку і тимчасовий абатмент з ортопедичним гвинтом. Подібна комплектація відповідає всім вимогам хірурга-імплантолога при будь-якій клінічній ситуації.

Система подвійної упаковки забезпечує стерильність і цілісність імплантатів. Упаковка спеціально розроблена для утримання її в рукавичках і спрощеного вилучення імплантата під час проведення хірургічного втручання.

Тимчасовий пластиковий абатмент комплектується гвинтом
